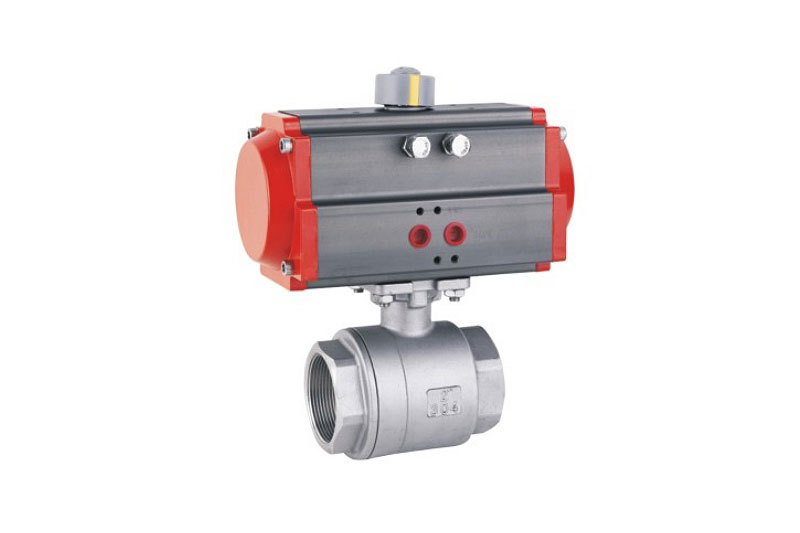

氣動內螺紋兩片式球閥

產品特點

○ 獨特的外觀設計，美觀大方。

○ 高平臺結構，IS05211連接標準，能使安裝電/氣動執行器更為專業化。

○ 閥體外表備有加強筋，即使在長期由腐蝕的介質中使用，也能避免閥體自身的斷裂，能避免在工程安裝中所造成的閥門部位斷開。

○ 閥桿進行磨床加工，配電/氣動閥門時的力矩減輕，更加靈活性。

○ 碳鋼球閥的閥體進行磷化處理，不褪色，不生銹，既耐用，又美觀。

產品規范

螺桿型式：NPT,BSPT, BSP

　　　　　ISO-228 Class A Thread

溫度范圍：PTFE：-20℃~+150℃

　　　　　PPL：-20C~+200°C

適用介質：水.油.氣體.酸.堿

公稱壓力：PN16,PN25,PN40,

　　　　　1000PSI(PN63)For 1/2"to 4”

防傾桿

鎖緊裝置

材質：CF8M(DINI.4408),

　　　CF8(DINI.4308),

　　　WCB (DINI.0619)

　　　( WCB.CF8.CF8M/I. Ti. Ni )

技術參數

型號		接口螺紋	DN	d	L	h	h1	E	d1	d2	R1	R2	A	s	執行器
RBVP11-2-15		1/2"	15	15	59	10.5	35	125	36.5	42.5	3	3	42	9	RAT052DA
RBVP11-2-20		3/4"	20	20	66	10.7	39	125	36.5	42.5	3	3	42	9	RAT052DA
RBVP11-2-25		1"	25	25	80	11	46	135	42.5	50.5	3	3.5	50	11	RAT052DA
RBVP11-2-32		1-1/4"	32	32	90	11.5	52	150	42.5	50.5	3	3.5	50	11	RAT063DA
RBVP11-2-40		1-1/2"	40	38	103	17	63	160	50	70	3.5	4.5	70	14	RAT075DA
RBVP11-2-50		2"	50	49	117	17	73.5	180	50	70	3.5	4.5	70	14	RAT083DA
RBVP11-2-65		2-1/2"	65	64	147	20	94.5	260	70	102	4.5	5.5	96	17	RAT092DA
RBVP11-2-80		3"	80	76	169	20	103.5	260	70	102	4.5	5.5	96	17	RAT105DA
RBVP11-2-100		4”	100	98	204	22.5	122	300	70	102	4.5	5.5	96	19	RAT125DA

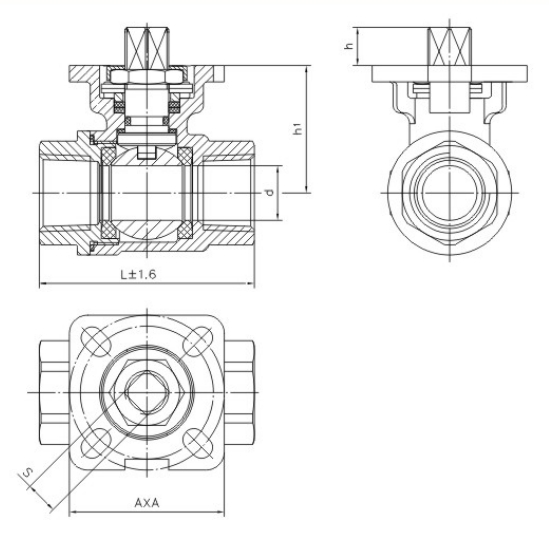

結構尺寸
