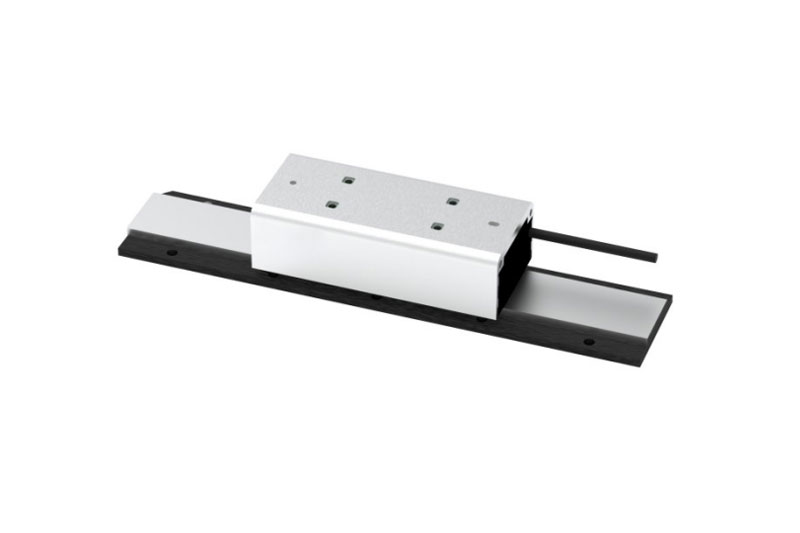

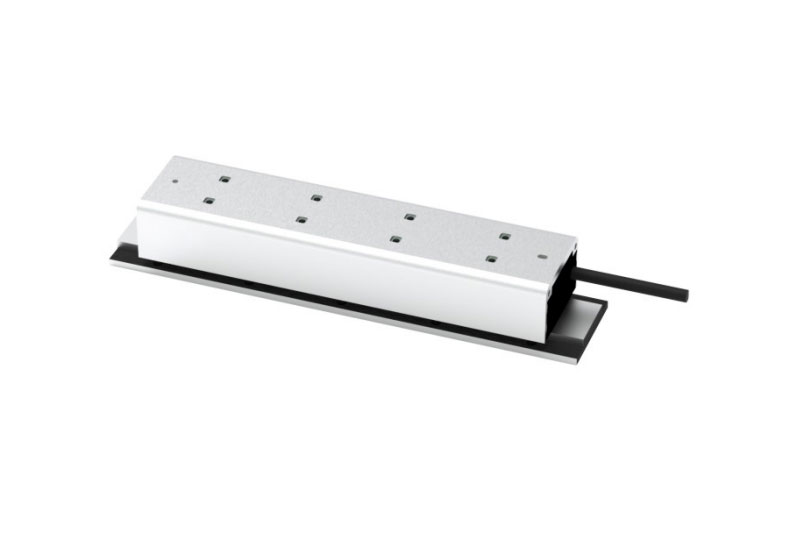

有鐵芯直線電機

型號：XBL40050

類別：直線電機模組

品牌：星宇XINGYU

產地：寧波奉化

產品簡介

　　有鐵芯直線電機又稱平板電機。由于體積大、線圈單元大、內附增磁性材料，使其具有更大的推力能力、散熱能力，擅長千重負載、高加減速、高速、長行程的運動，常用于點位精度的運動與一般的軌跡精度應用。星宇有鐵芯直線電機基于生產工藝的積累與電磁的優化，使其具有超低頓振的效應，在推力與穩定性中體現了優異的平衡。現有標規產品的持續推力范圍∈[120,800]N，峰值范圍∈[240,2400]N幾乎滿足一切工業自動化的運動應用需求。同時，對于特殊客戶應用還可以靈活定制直線電機產品。

產品特點

○ 低頓振的有鐵芯直線電機
○ 良好的熱散性能
○ 大推力、高加減速、重負載、高運行速度
○ 功率范圍覆蓋面廣
○ 可靈活客制產 品

應用領域

○ 非標自動化：LCM 光電、鋰電池設備等
○ FPC制程
○ 半導體設備
○ 激光應用設備
○ SMT貼片、 PCB鉆孔
○ AOl視覺應用

技術參數

性能參數	單位	XBL40050F112	XBL40050F208
峰值推力	N	240	480
持續推力	N	120	240
峰值電流	ARMS	7.0	9.0
持續電流	ARMS	3.5	3.5
相間電感	MH	17.2	38.7
相間電阻	Ω	3.8	7.5
力常數	N/ARMS	42.5	83.9
反向電動勢	V/M/S	34.6	68.2
磁極距	mm	24.0	24.0
最大繞組溫度	℃	120	120
標配電纜線長	m	0.5	0.5
最大電壓	Vac	380	380
磁吸力	N	591	1182
動子質量	kg	0.77	1.47
